Μετασχηματιστής ξηρού τύπου εποξειδικής ρητίνης
Όλα όσα πρέπει να γνωρίζετε για τους μετασχηματιστές ξηρού τύπου χυτής ρητίνης - από βασικές λειτουργίες τεχνολογίας και ασφάλειας έως βέλτιστες πρακτικές εγκατάστασης και σενάρια εφαρμογής. Αξιόπιστη τεχνογνωσία από την Zhejiang Rsafele Electric, έναν κορυφαίο κατασκευαστή μετασχηματιστών ξηρού τύπου στην Κίνα.
📋Πίνακας περιεχομένων
Τι είναι ένας μετασχηματιστής ξηρού τύπου εποξειδικής ρητίνης;
Πώς λειτουργεί ένας μετασχηματιστής ξηρού τύπου χυτής ρητίνης;
Βασικά πλεονεκτήματα έναντι του λαδιού-Βυθισμένοι μετασχηματιστές
Γνώση θεμελίωσης

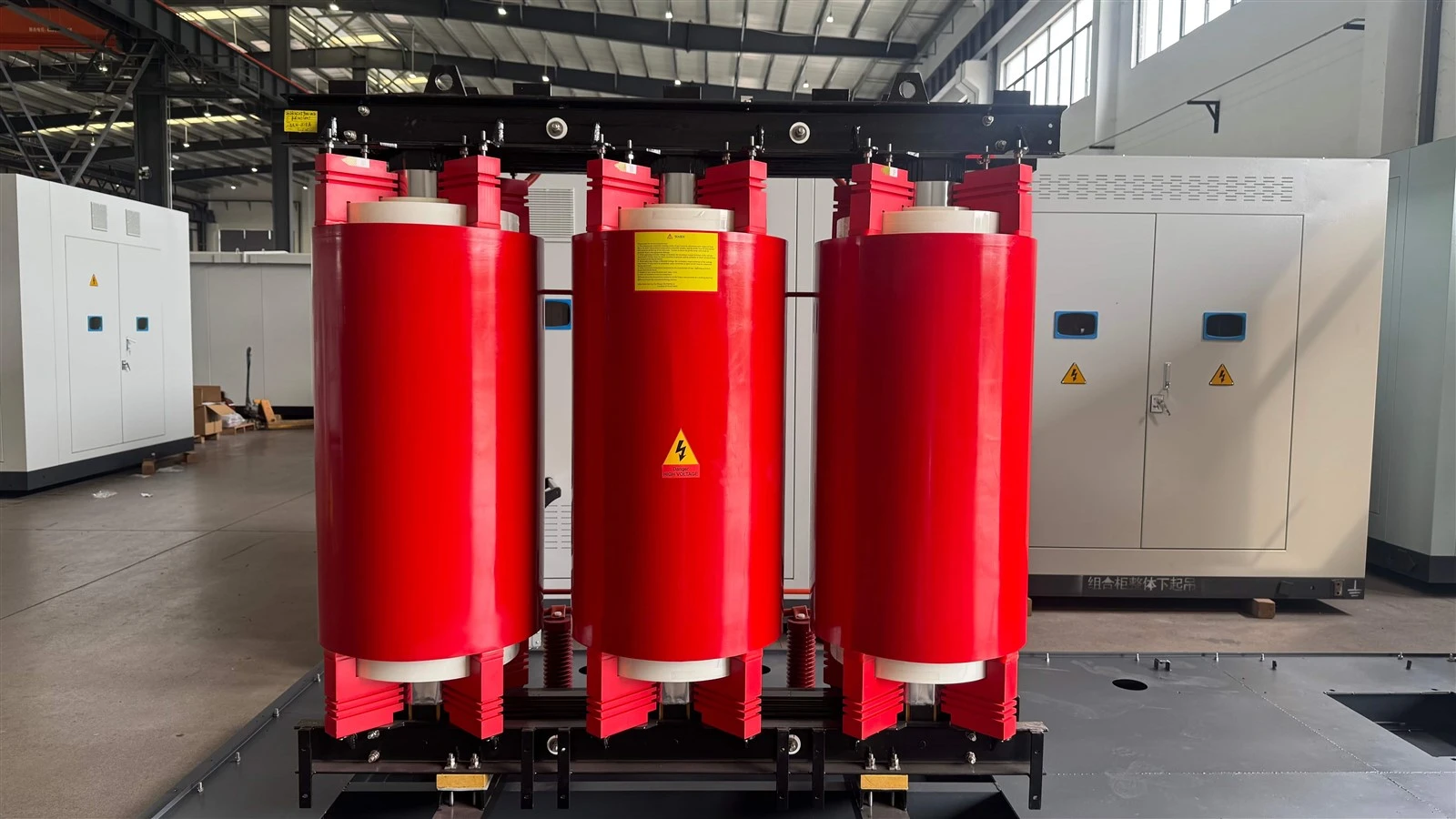

Τι είναι ένας μετασχηματιστής ξηρού τύπου εποξειδικής ρητίνης;
Εναμετασχηματιστής ξηρού τύπου εποξειδικής ρητίνης(ονομάζεται επίσης αμετασχηματιστής χυτής ρητίνηςήρητίνη-ενθυλακωμένος μετασχηματιστής) είναι ένας μετασχηματιστής διανομής ισχύος στον οποίο οι περιελίξεις είναι εγκλωβισμένες σε κενό-χυτευμένη εποξειδική ρητίνη αντί να βυθίζονται σε μονωτικό λάδι.
Σε αντίθεση με τους συμβατικούς μετασχηματιστές-βυθισμένους σε λάδι, η ενθυλάκωση από εποξειδική ρητίνη παρέχει εξαιρετική αντοχή στην υγρασία, αντοχή στη φωτιά και ηλεκτρική μόνωση - καθιστώντας αυτές τις μονάδες ιδανικές για περιβάλλοντα όπου η ασφάλεια και η προστασία του περιβάλλοντος είναι πρωταρχικής σημασίας.
Η πιο κοινή σειρά προϊόντων στην Κίνα ακολουθεί τηνSCB (ή SCB13, SCB14, SCB15)τυπικό, όπου το "S" υποδηλώνει τρεις-φάσεις, το "C" υποδηλώνει χυτή ρητίνη και το "B" υποδηλώνει την περιέλιξη του φύλλου. Αυτοί οι μετασχηματιστές αναπτύσσονται ευρέως σε δίκτυα διανομής μέσης-τάσης στο6kV, 10kV, 20kV και 35kVεπίπεδα.
Ορισμός:Μετασχηματιστής ξηρού τύπου είναι κάθε μετασχηματιστής που δεν χρησιμοποιεί υγρό ως μονωτικό ή ψυκτικό μέσο. Οι μετασχηματιστές ξηρού τύπου εποξειδικής ρητίνης αντιπροσωπεύουν την πιο προηγμένη μορφή τεχνολογίας ξηρού τύπου, συνδυάζοντας μόνωση στερεάς-κατάστασης με ανώτερη θερμική απόδοση.

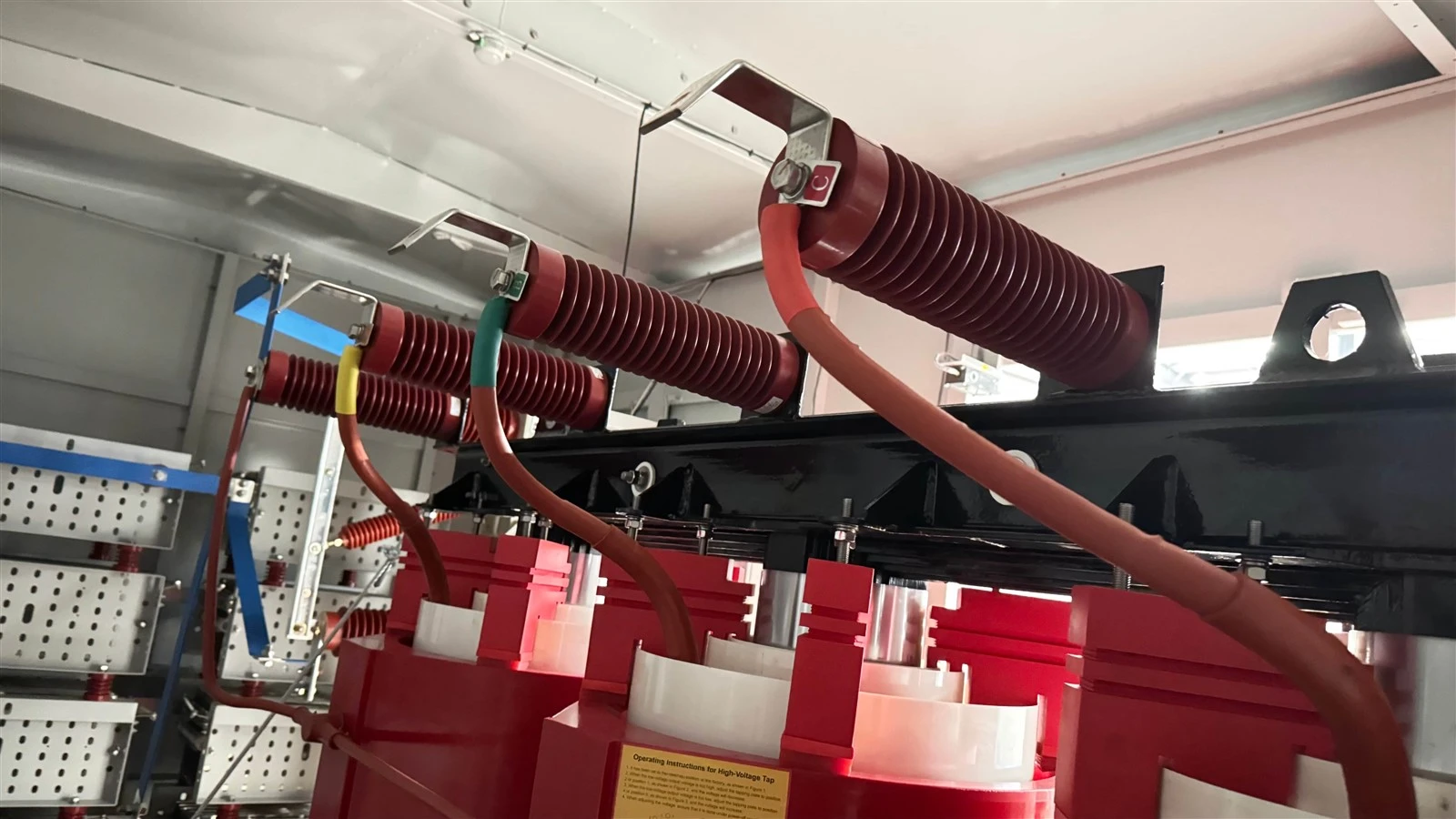

Πώς λειτουργεί ένας μετασχηματιστής ξηρού τύπου χυτής ρητίνης;
Η αρχή λειτουργίας είναι πανομοιότυπη με οποιονδήποτε άλλο μετασχηματιστή - ηλεκτρομαγνητικής επαγωγής μεταξύ των πρωτευόντων (HV) και των δευτερευόντων (LV) περιελίξεων -, αλλά το σύστημα μόνωσης και ψύξης είναι θεμελιωδώς διαφορετικό.

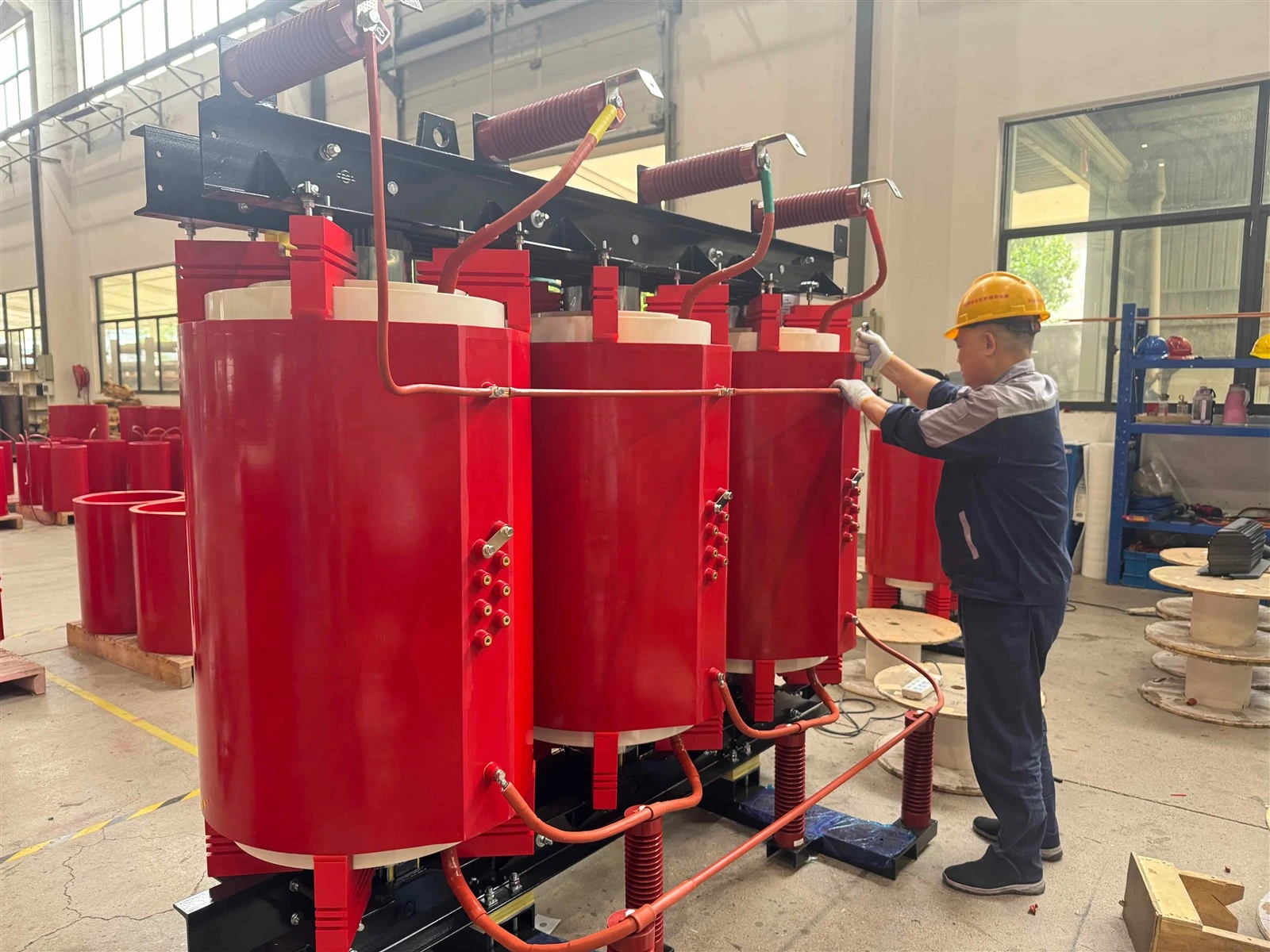

Βασική Δομή
- Πυρήνας Σιδήρου:Οι ελασματοποιήσεις από χάλυβα πυριτίου με ψυχρή{{0} έλαση μειώνουν την υστέρηση και τις απώλειες δινορευμάτων. οι βηματικές αρθρώσεις-ελαχιστοποιούν τον μη-θόρυβο φορτίου.
- Περιέλιξη υψηλής τάσης (HV):Κενό-χύτευση σε εποξειδική ρητίνη με ενσωματωμένη ενίσχυση από ίνες γυαλιού. Η στερεά ενθυλάκωση παρέχει Κατηγορία F (155 μοίρες)
- ή θερμική απόδοση Κατηγορίας H (180 μοίρες).
- Περιέλιξη χαμηλής τάσης (LV):Τυπικά αλουμινόχαρτο-περιτυλιγμένο από χαλκό ή αλουμίνιο, στη συνέχεια εγκλωβίζεται ή τυλίγεται σε γυάλινη-ταινία ινών και βερνικώνεται.
- Ψύξη:Φυσική μεταφορά αέρα (AN) ή εξαναγκασμένη ψύξη αέρα (AF) μέσω ενσωματωμένων ανεμιστήρων που είναι τοποθετημένοι κάτω από τις περιελίξεις LV. Η εξαναγκασμένη ψύξη μπορεί να αυξήσει την ικανότητα κατά 40%.
- Παρακολούθηση θερμοκρασίας:Οι ενσωματωμένοι αισθητήρες Pt100 ή θερμίστορ αναφέρουν τη θερμοκρασία περιέλιξης σε πραγματικό χρόνο σε έναν ειδικό ελεγκτή, ενεργοποιώντας την ενεργοποίηση του ανεμιστήρα και τις εξόδους συναγερμού.
Διαδικασία Εποξειδικής Χύτευσης
- Η περιέλιξη HV τοποθετείται σε μεταλλικό καλούπι και υποβάλλεται σεεμποτισμός πίεσης κενού (VPI)εποξειδικής ρητίνης-χωρίς διαλύτες. Μετά τη σκλήρυνση σε υψηλή θερμοκρασία, η ρητίνη σχηματίζει ένα-ελεύθερο, μηχανικά ισχυρό κέλυφος που:
- Εξαλείφει την είσοδο υγρασίας και τη μερική εκκένωση
- Αντέχει σε ηλεκτρομαγνητικές δυνάμεις βραχυκυκλώματος-
- Παρέχει αυτοπυροσβεστική αντίσταση (κατηγορία F1 ανά IEC 60076-11)
- Επιτρέπει τη λειτουργία σε 100% σχετική υγρασία χωρίς ειδικό στέγνωμα
Γιατί να επιλέξετε Dry Type
Βασικά πλεονεκτήματα των μετασχηματιστών ξηρού τύπου εποξειδικής ρητίνης
Σε σύγκριση με τους παραδοσιακούς μετασχηματιστές-βυθισμένους σε λάδι, οι μονάδες ξηρού τύπου χυτής ρητίνης προσφέρουν έναν συναρπαστικό συνδυασμό ασφάλειας, περιβαλλοντικής απόδοσης και λειτουργικής ευελιξίας.
🔥
Πυρκαγιά-Ασφαλής και αυτοκατάσβεση-
Η εποξειδική ρητίνη δεν διατηρεί την καύση. Χωρίς μονωτικό λάδι δεν σημαίνει κανένας κίνδυνος διαρροής λαδιού, έκρηξης ή εξάπλωσης πυρκαγιάς - ένα κρίσιμο πλεονέκτημα σε πυκνοκατοικημένα κτίρια, σήραγγες και υπεράκτιες πλατφόρμες.
💧
Μηδενική διαρροή υγρού
Εξαλείφει την ανάγκη για δίσκους συγκράτησης λαδιού, δειγματοληψία λαδιού και εξοπλισμό καθαρισμού λαδιού. Δεν υπάρχει κίνδυνος περιβαλλοντικής μόλυνσης από διαρροές διηλεκτρικών υγρών.
🌫️
Ανθεκτικό στην υγρασία & τη ρύπανση
Λειτουργεί αξιόπιστα σε σχετική υγρασία 95–100 % (χωρίς-συμπύκνωση) και αντέχει στην ομίχλη αλατιού, στους χημικούς ατμούς και σε υψόμετρο έως 2.500 m χωρίς μείωση (στάνταρ).
⚡
Χαμηλές Απώλειες & Ενεργειακή Απόδοση
Οι ποιότητες SCB13/SCB15 πληρούν ή υπερβαίνουν το πρότυπο ενεργειακής απόδοσης GB/T 10228 Tier-2 της Κίνας, παρέχοντας σημαντικά χαμηλότερες απώλειες χωρίς φορτίο και φορτίο σε σύγκριση με παλαιότερα σχέδια.
🔧
Χαμηλή Συντήρηση
Χωρίς έλεγχο στάθμης λαδιού, χωρίς ρελέ Buchholz, χωρίς φιλτράρισμα λαδιού. Η ετήσια οπτική και ηλεκτρική επιθεώρηση είναι συνήθως επαρκής. Η διάρκεια ζωής υπερβαίνει τα 30 χρόνια με την κατάλληλη φροντίδα.
📐
Συμπαγής & ευέλικτη εγκατάσταση
Μικρότερο αποτύπωμα και ελαφρύτερο βάρος από ισοδύναμες μονάδες λαδιού. Μπορεί να εγκατασταθεί σε εσωτερικούς χώρους (υπόγειο, δωμάτιο υποσταθμού) ή σε εξωτερικούς χώρους (με κατάλληλο περίβλημα IP), κατακόρυφο ή οριζόντιο προσανατολισμό.
🌱
Οικολογικό-Φιλικό
Χωρίς PCB-που περιέχει υγρά, χωρίς απόρριψη λαδιού στο τέλος της ζωής του. Η εποξειδική ρητίνη πληροί τις οδηγίες RoHS. Προτιμάται σε πράσινα-κτήρια και έργα με πιστοποίηση LEED-.
📊
Ικανότητα υπερφόρτωσης
Μπορεί να αντέξει βραχυπρόθεσμες-υπερφορτώσεις (έως 150 % με εξαναγκασμένη ψύξη) χωρίς ζημιά στη μόνωση, παρέχοντας ανθεκτικότητα του συστήματος κατά τη διάρκεια αιχμής ζήτησης.
🔇
Λειτουργία χαμηλού θορύβου
Οι βηματικές-αρθρώσεις του πυρήνα περιστροφής και η βελτιστοποιημένη σύσφιξη περιέλιξης μειώνουν το μη-θόρυβο δόνησης<55 dB(A) - well within requirements for commercial and residential applications.
